냉동판넬 사업부

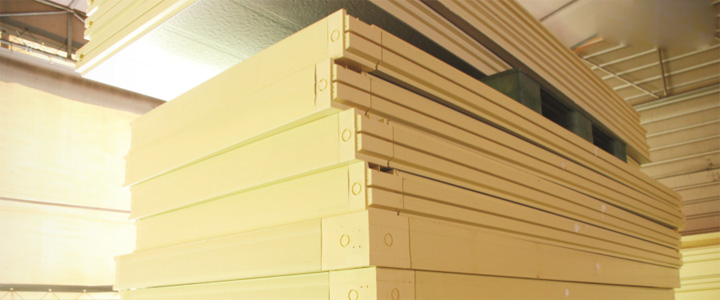

  • 냉동용 우레탄 판넬

    JB NPS 판넬은 A액(MDI)과 B액(Poly) 혼합하여, 발포장비를 통해 판넬 치구안에 직접 주입하여 생산되는 최상의 냉동용 우레탄 판넬(단열재)을 말한다.
    (Polyurethane Rigid Foam Gun Pour & Press System)

    제품 구성품

    - 외형: Steel(철), PVC 결합체, 난연 PVC 코팅판, 스테인레스판

    - 내형: 결질우레탄 폼 보온재


  • JB 판넬의 특징

    1. 우수한 단열효과

    축조식에 비해 벽두께가 1/2이하로 우수한 단열성능을 지닌 판넬을 사용합니다.


    2. 가볍고 견고한 내구성

    뛰어난 시공성, 강도, 내구성, 내식성 등을 자랑합니다.


    3. 안정된 품질관리

    본사의 전문생산공장에서 엄격한 품질 관리하에 제작되도 있습니다.


    4.뛰어난 안전성

    문에는 이중 안전 탈출장치를 설치하여 사용자의 안전도를 더욱 높였습니다.


    5. 신속하고 정확한 시공

    제품 수주에서 납품까지 스피드 책임시공으로 공기를 대폭 단축하였습니다.


    6. 간편한 해체/이설 및 증설작업

    간편한 구조와 손쉬운 작업으로 언제든지 해체, 이설 및 증설 등의 작업이 가능합니다.


    7. 최상의 대고객 서비스

    철저한 A/S는 물론 사전서비스에 대해서도 만전을 기하고 있습니다.


    8. 판넬의 종류

    천정, 별 모서리, 바닥, 문 등에 적용되고 있으며, 특히 냉각 효과가 취약한 문과 모서리 부분에 뛰어난 냉각효율과 기밀성, 견고성 등을 한 층 높였습니다.

  • 판넬의 단열성능 및 결로현상


    판넬의 단열성능

    K=단열재의 열전도율(Kcal/m2h℃)/단열재 두께(m)(두께 : 단위 m/m)

    판넬 두께 K(Kcal/m2h℃) 사용온도범위 단열재를 스치로폼으로
    사용했을 경우의 두께
    50 0.42 +10℃ ~ -5℃ 70
    75 0.24 -5℃ ~ -25℃ 123
    100 0.18 -25℃ ~ -35℃ 178
    125 0.14 -35℃ ~ -45℃ 213
    150 0.12 -45℃ ~ -55℃ 267
    200 0.09 -55℃ ~ -60℃ 326
    비 고

      - 사용온도 범위는 참고치 입니다.
      경제적인 판넬 두께의 산정은 규모, 용도, 지역에 따라 다르게 됩니다.

      - 열전도율(Kcal/m2h℃) : 경질 우레탄 폼 = 0.018
      스치로 폼 = 0.032

    *계산 : "예" 판넬두께 (42T) : (열전도율) 0.018 / (판넬두께) 0.042m = k値 0.4285
    *판넬두께 (100T) : (열전도율) 0.018 / (판넬두께) 0.1m = k値 0.18

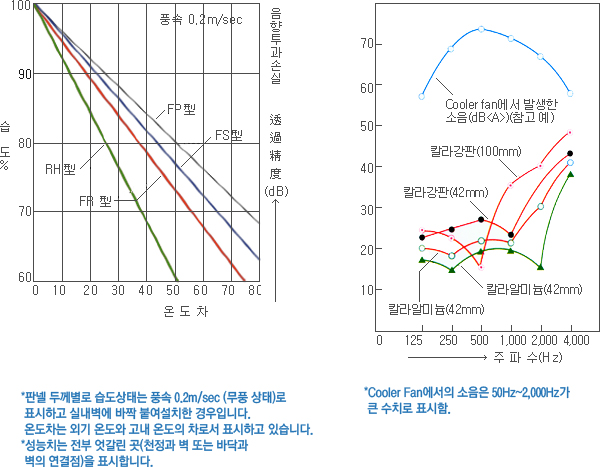

    판넬의 결로현상

    고온 다습한 장소에서 냉장고를 사용하면 표면에 물방울이 흐르는 일이 있습니다.
    냉장고는 퉁풍이 잘 되고 시원한 장소에 설치하십시오. 공조하고 있는 실내 습도는 50 ~ 60%이지만 건물 밖의 습도는 80~95%가 되는 일도 있습니다.
    로점 습도는 현장의 조건에 따라 차이가 있습니다. 이 로점 습도는 고외의 풍속에 의해서도 크게 변화합니다. 결로 현상은 고외 온도와 고외 표면온도의 차이로 5deg 이내로 하면 해결 됩니다. (문 부분은 제외)


    판넬 K (Kcal/m2ㆍ h ㆍ ℃)조건 : 고내온도 30℃ 고외풍속 0.1m/sec

    형 식 RH형(42mm) FR형(75mm) FS형(100mm) FP형(125mm)
    고내온도(℃) -5 -25 -35 -45
    판 넬 두 께 42 75 100 125
    판 넬 中 央 0.42 0.24 0.18 0.14
    판넬가장자리 0.53 0.30 0.25 0.20
    엇갈린곳 0.74 0.48 0.35 0.28
    1坪형 평균 0.44 0.29 0.22 0.18

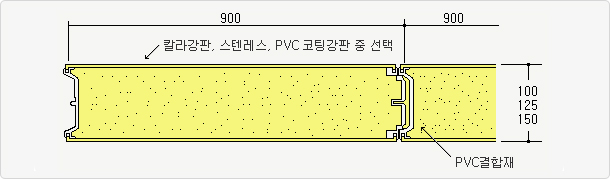

  • 판넬의 형상

    • 우수한 판넬이 냉장, 냉동고의 기본입니다.

      우수한 판넬이 냉장, 냉동고의 기본입니다. 천정, 벽, 모서리, 바닥, 문으로 특히 냉각이 취약한 곳인 문과 모서리 판넬에 우수한 냉각효율과 기밀성, 견고성을 한 층 높였습니다.

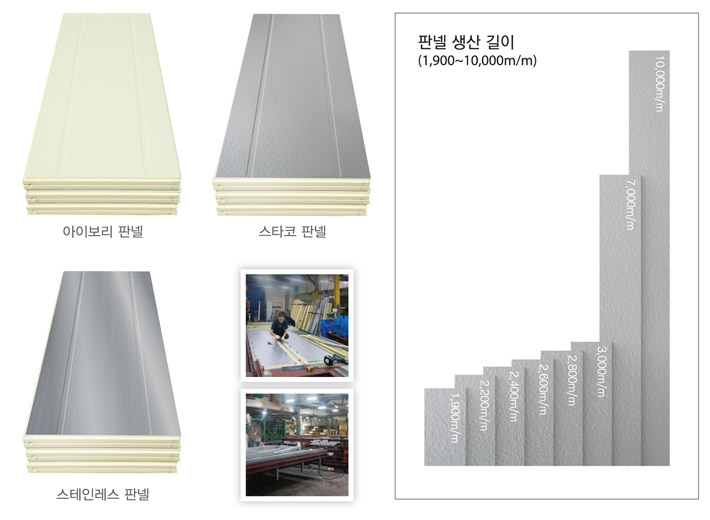

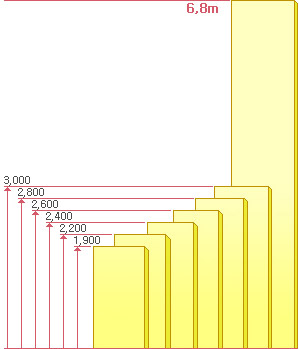

      벽 판넬의 높이는 최대 6.8m까지 자유롭게 생산됩니다.

      최대 높이는 6.8m까지(스테인리스, PVC코팅강판은 최대 6.8m까지임) 자유롭게 선택할 수 있지만, 3.15m이내 선택하시면 납기도 빠르고 경제적입니다.

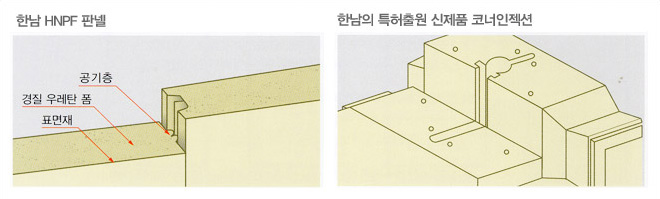

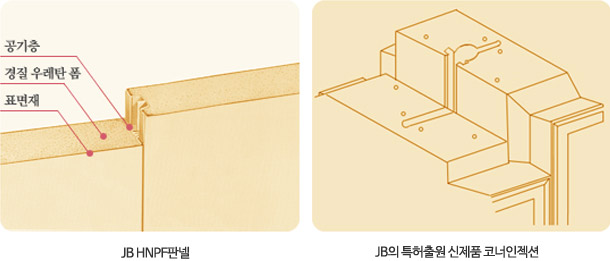

    JB의 pvc결합재 특허제품

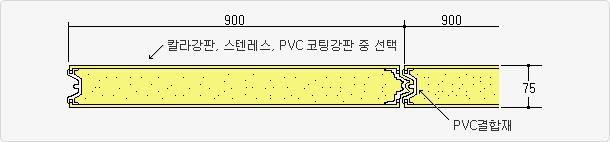

    냉장용

    - 칼라 강판 : 미려한 색상으로 영구적인 마감한 강판

    - 스텐인리스 : 영구적으로 부식방지를 위한 판넬

    - PVC 코팅간판 : 반사광선을 막고 표면의 질감이 부드러운 느낌을 주는 염화비닐 코팅강판

    - PVC 결합제 : +,- 가 결합하여 공기층을 형성하여 완전한 단열효과를 얻을 수 있음


    냉동용

  • 판넬의 방음성능


    재 질 밀 도(g/㎠) 열전도율 (Kcal/m2ㆍ h ㆍ ℃)
    경질 우레탄 폼 0.035 0.015(0.018)
    스치로폼 0.03 0.032
    그라스울 0.02 0.033
    암 면 0.33 0.053
    탄화콜크 0.12 0.033
    발포콘크리이트 0.70 0.150
    목 재 0.50 0.150

    - 우레탄 폼의 열전도율은 노후변화를 고려하고 계산시는 0.018 Kcal/m2ㆍ h ㆍ℃를 적용하십시요. (공업회 기준)
